درایور موتور هیبریدی دو فاز هوشمند

خرید درایور موتور هیبریدی دو فاز هوشمند ساخت چین. LICHUAN® درایور موتور هیبریدی هوشمند 2 فاز سازنده و تامین کننده در چین است.

ارسال استعلام

توضیحات محصول

عمده فروشی جدیدترین درایور موتور هیبریدی 2 فاز هوشمند ساخت چین. LICHUAN® درایور موتور هیبریدی هوشمند 2 فاز سازنده و تامین کننده در چین است.

معرفی محصول

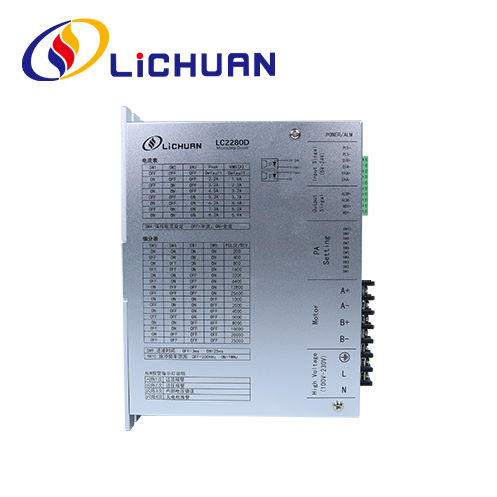

LC2280D یک درایو مرحله ای دیجیتالی نسل جدید است که بر اساس فناوری DSP 32 بیتی توسعه یافته است. پلاگین سیگنال کنترل بر اساس مدل های قدیمی اصلاح شده است، بنابراین عملیات آسان تر است. یک سوئیچ شماره گیری که امکان سوئیچینگ حالت ورودی پالس 1 مگاهرتز و 200 هرتز را می دهد به درایو اضافه می شود، به طور موثر مشکل تداخل را حل می کند که گاهی اوقات اتفاق می افتد و برنامه محصول را محبوب تر می کند. این درایو الگوریتم‌های پیشرفته‌تری را ترکیب می‌کند و صدای ناشی از موتور در حین کار را تا حد زیادی کاهش می‌دهد و باعث می‌شود موتور پایدارتر و قابل اطمینان‌تر کار کند. این مسابقه درایور LC2280D برای موتور پله ای هیبریدی نما42، لطفاً اگر می خواهید اطلاعات بیشتری بدانید، راهنمای درایور را بررسی کنید.

مشخصات محصول

➢ محدوده ولتاژ ورودی: AC110V-280V
➢ حداکثر حداکثر جریان: 7.0A
➢ محدوده تقسیم بندی: 400 تا 60000ppr
➢ فرم پالس: پالس + جهت (پالس دوگانه پشتیبانی نمی شود)
➢ فرکانس پاسخ پالس: 0 تا 1 مگاهرتز
➢ هنگامی که پالس برای 1.5 ثانیه متوقف شود، جریان سیم پیچ به طور خودکار به نصف مجموعه کاهش می یابد. ارزش
➢ دارای عملکردهای حفاظت از اضافه ولتاژ، جریان اضافه و کاهش فاز موتور و غیره.

محیط عملیاتی و پارامترها

● محدوده ولتاژ ورودی: AC110V~280V
● حداکثر جریان: 7.0 آمپر
● محدوده تقسیم بندی: 400 تا 60000ppr
● شکل پالس: پالس + جهت (نبض دوبل پشتیبانی نمی شود)
● فرکانس پاسخ ضربه: 0 تا 1 مگاهرتز
● پالس برای 1.5S متوقف می شود و جریان سیم پیچ به طور خودکار است به نصف مقدار تعیین شده کاهش می یابد
● با ولتاژ بیش از حد، جریان بیش از حد. موتور لاک دارای عملکرد حفاظتی برابر است

پارامترهای زیست محیطی

● دمای ذخیره سازی: -20 درجه ℃~65 ℃ · دمای عملیاتی: 0 ℃~50 ℃
● رطوبت عملیاتی: 40 تا 90% RH (غیر متراکم)
● فرکانس لرزش: کمتر از 0.5G(4.9m/s2)10Hz~55Hz (عملکرد ناپیوسته)
● از گرد و غبار، لکه‌های روغن، گازهای خورنده، مکان‌هایی با رطوبت زیاد و ارتعاش بسیار قوی اجتناب کنید و گازهای قابل اشتعال و گرد و غبار رسانا را ممنوع کنید.

توضیحات عملکرد درایو

عملکرد درایو	دستورالعمل ها
میکرو استپ تنظیم زیربخش	تعداد زیربخش های میکرو استپ درایور توسط چهار سوئیچ DIP SW5~SW8 تنظیم می شود. در مجموع 16 زیربخش میکرو استپ وجود دارد. وقتی کاربر زیربخش‌ها را تنظیم می‌کند، ابتدا راننده باید متوقف شود. برای تنظیم امتیاز، لطفاً دستورالعمل‌های پانل راننده را دنبال کنید.
جریان خروجی تنظیمات	جریان خروجی درایور توسط چهار سوئیچ DIP SW1~SW4 تنظیم می شود و در مجموع 16 جریان خروجی وجود دارد. برای تنظیم جریان خروجی خاص، لطفاً به توضیحات پانل درایور مراجعه کنید.
عملکرد نیمه جریان خودکار	حدود 0.3 ثانیه پس از توقف قطار پالس، جریان به طور خودکار 50٪ کاهش می یابد (مقدار واقعی 55٪ است) و گرما تولید از نظر تئوری 65٪ کاهش می یابد که باعث کاهش تولید گرمای موتور و راننده و افزایش قابلیت اطمینان می شود.
رابط سیگنال	PUL+ و PUL- انتهای مثبت و منفی سیگنال پالس کنترل هستند. DIR+ و DIR-انتهای مثبت و منفی سیگنال جهت هستند: ENA+ و ENA- انتهای مثبت و منفی سیگنال فعال هستند، ALM+ و ALM- خروجی سیگنال هشدار هستند، RDY+ و RDY- برای خروجی سیگنال آماده هستند.
رابط موتور	A+ و A- به انتهای مثبت و منفی سیم پیچ فاز A موتور پله ای متصل می شوند. B+ و B- به دو سر مثبت و منفی سیم پیچ فاز B موتور پله ای متصل می شوند. هنگامی که سیم پیچ های دو فاز A و B تعویض می شوند، جهت موتور می تواند معکوس شود.
اتصال دهنده برق	تغذیه با برق AC، محدوده ولتاژ ورودی کار: 110 ولت تا 280 ولت
چراغ نشانگر	درایو دارای دو چراغ نشانگر قرمز و سبز است. چراغ سبز نشانگر قدرت است که همیشه هنگام روشن شدن درایو روشن است. چراغ قرمز نشانگر خطا است که همیشه در صورت وجود خطای اضافه ولتاژ یا جریان بیش از حد روشن است. پس از رفع عیب، چراغ قرمز خاموش می شود. هنگامی که درایو از کار می افتد، فقط یک چرخه برق و فعال کردن مجدد می تواند عیب را برطرف کند.
نصب و راه اندازی یادداشت	ابعاد خارجی درایور : 203 × 147 × 78 میلی متر و فاصله سوراخ نصب 193 میلی متر است. قابل نصب به صورت افقی یا به صورت عمودی (نصب عمودی توصیه می شود). هنگام نصب باید نزدیک کابینت فلزی باشد تا اتلاف گرما تسهیل شود.

تنظیم پارامتر

درایور LC2722D از یک DIP سوئیچ ده بیتی برای تنظیم زیربخش دقت، جریان دینامیک، فیلتر کردن و فرکانس پالس استفاده می کند که به طور مفصل به شرح زیر توضیح داده شده است:

تنظیم جریان کار

جاری	SW1	SW2	SW3	SW4
1.2	خاموش	خاموش	خاموش	خاموش
1.5	خاموش	خاموش	خاموش	بر
2.0	خاموش	خاموش	بر	خاموش
2.3	خاموش	خاموش	بر	بر
2.5	خاموش	بر	خاموش	خاموش
3.0	خاموش	بر	خاموش	بر
3.2	خاموش	بر	بر	خاموش
3.6	خاموش	بر	بر	بر
4.0	بر	خاموش	خاموش	خاموش
4.5	بر	خاموش	خاموش	بر
5.0	بر	خاموش	بر	خاموش
5.3	بر	خاموش	بر	بر
5.8	بر	بر	خاموش	خاموش
6.2	بر	بر	خاموش	بر
6.5	بر	بر	بر	خاموش
7.0	بر	بر	بر	بر

اندازه نصب (واحد: میلی متر)

تنظیمات زیربخش Microstep

زير مجموعه	SW5	SW6	SW7	SW8
400	بر	بر	بر	بر
500	بر	بر	بر	خاموش
600	بر	بر	خاموش	بر
800	بر	بر	خاموش	خاموش
1000	بر	خاموش	بر	بر
1200	بر	خاموش	بر	خاموش
2000	بر	خاموش	خاموش	بر
3000	بر	خاموش	خاموش	خاموش
4000	خاموش	بر	بر	بر
5000	خاموش	بر	بر	خاموش
6000	خاموش	بر	خاموش	بر
10000	خاموش	بر	خاموش	خاموش
8000	خاموش	خاموش	بر	بر
20000	خاموش	خاموش	بر	خاموش
30000	خاموش	خاموش	خاموش	بر
60000	خاموش	خاموش	خاموش	خاموش
