چگونه یک موتور پله ای هیبریدی گشتاور و دقت بالایی را به دست می آورد؟

آیا تا به حال خود را عمیقاً در یک پروژه پیدا کرده اید که نیاز به مولفه ای داشته باشید که هم قدرت خام و هم دقت دقیق را ارائه دهد و از خود پرسیده اید که چه چیزی این کار را ممکن می کند؟ من می دانم که دارم. در دنیای اتوماسیون، رباتیک، و ماشین‌های دقیق، جستجو برای یک سیستم محرک که شما را مجبور به انتخاب بین قدرت و کنترل نمی‌کند، ثابت است. اینجاست که شگفتی مهندسیهیبرید استپر موتوروارد بازی می شود. برای ما درلیچوان، این فقط یک دسته محصول نیست. این هسته اصلی حل چالش برانگیزترین کنترل حرکت مشتریان ما است. طراحی منحصر به فرد aموتور پله ای هیبریدیاین شکاف را پر می کند و بهترین های هر دو دنیا را از انواع موتورهای دیگر ارائه می دهد، و امروز، من می خواهم پرده ای را که دقیقاً چگونه این شاهکار را انجام می دهد، کنار بزنم. با درک عملکرد درونی آن و پارامترهای دقیقی که عملکرد آن را تعیین می کند، می توانید تصمیم آگاهانه ای برای برنامه بعدی خود بگیرید.

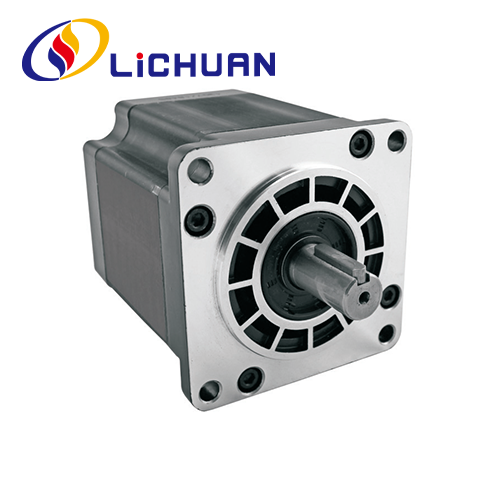

چه چیزی استپر موتور هیبریدی را از انواع دیگر متفاوت می کند

برای قدردانی از قابلیت های آن، ابتدا باید هویت آن را درک کنیم. بر خلاف آهنرباهای دائمی صرفاً یا استپرهای رلوکتانس متغیر، الفموتور پله ای هیبریدیهمانطور که از نامش پیداست، ترکیبی است. به طرز مبتکرانه ای اصول هر دو را با هم ترکیب می کند. این روتور دارای یک آهنربای دائمی در روتور خود است، اما آن روتور نیز مانند یک موتور رلوکتانس متغیر، دندانه‌دار است. این ادغام یک اثر هم افزایی ایجاد می کند. آهنربای دائمی یک شار مغناطیسی ثابت را فراهم می کند و گشتاور را افزایش می دهد. به طور همزمان، ساختار دندانه دار اجازه می دهد تا یک زاویه گام بسیار کوچکتر - معمولاً 1.8 درجه یا 0.9 درجه - با امکان شار مغناطیسی برای طی کردن مسیر ترجیحی از طریق دندانه های تراز شده ایجاد شود. این ترکیب دلیل اساسی الف استموتور پله ای هیبریدیدر کاربردهایی که هم به گشتاور بالا در سرعت های پایین و هم به وضوح موقعیتی خوب نیاز دارند برتر است.

چگونه طراحی داخلی گشتاور برتر ایجاد می کند

راز گشتاور بالا در مدار مغناطیسی و طراحی شکاف هوا نهفته است. استاتور aموتور پله ای هیبریدیدارای چندین قطب دندانه دار است که با سیم پیچ پیچیده شده است. هنگامی که این سیم پیچ ها در یک توالی خاص انرژی می گیرند، قطب های الکترومغناطیسی ایجاد می کنند. روتور آهنربای دائمی که قبلاً مغناطیسی شده است توسط این قطب های استاتور جذب یا دفع می شود. از آنجایی که دندانه‌های روتور کمی از دندانه‌های استاتور منحرف شده‌اند، نیروهای مغناطیسی کشش مماسی قوی-گشتاور- ایجاد می‌کنند تا آنها را تراز کند. هرچه تعداد دندانه ها بیشتر و شار مغناطیسی قوی تر باشد (هم از طرف آهنربای دائمی و هم از تحریک سیم پیچ)، گشتاور بیشتر می شود. درلیچوانما این را با استفاده از مواد مغناطیس دائمی پر انرژی و لایه‌بندی‌های دقیق بهینه می‌کنیم تا تلفات شار را به حداقل برسانیم و چگالی گشتاور را به حداکثر برسانیم. به همین دلیل است که موتورهای ما می توانند نگه داری استثنایی و گشتاور دینامیکی را در اندازه قاب جمع و جور ارائه دهند.

کدام پارامترها به طور مستقیم بر دقت و عملکرد تأثیر می گذارند

دقت در یک موتور پله‌ای تا حد زیادی با دقت زاویه گام آن و اینکه چگونه می‌تواند به آن مراحل بدون از دست دادن دست یابد، تعیین می‌شود. این توسط چندین پارامتر فنی کلیدی کنترل می شود. درک این مشخصات برای انتخاب موتور مناسب برای نیازهای دقیق سیستم شما بسیار مهم است.

پارامترهای کلیدی عملکرد یک موتور پله ای هیبریدی

• زاویه گام:جابجایی زاویه ای در هر پالس ورودی (به عنوان مثال، 1.8 درجه، 0.9 درجه). زاویه کوچکتر وضوح بهتری را امکان پذیر می کند.

• گشتاور نگهداری:حداکثر گشتاوری که موتور در حالت استراحت می تواند اعمال کند. این در برابر نیروهای خارجی مقاومت می کند.

• گشتاور مهاری:گشتاور خفیف در هنگام خاموش شدن موتور به دلیل جذب آهنربای دائمی و هسته آهنی وجود دارد.

• دقت:به طور معمول درصدی از زاویه گام (به عنوان مثال، ± 5٪). این غیر تجمعی است.

• تکرارپذیری مرحله:چگونه موتور دقیقاً به موقعیت فرمان باز می گردد، اغلب بسیار بالا.

• اینرسی روتور:اینرسی بخش دوار، بر دینامیک شتاب و کاهش سرعت تأثیر می گذارد.

بیایید نگاه کنیم که چگونه برخی از این پارامترها در دنیای واقعی ترجمه می شوندلیچوانمدل ها جدول زیر دو سری محبوب را با هم مقایسه می‌کند و نشان می‌دهد که چگونه انتخاب‌های طراحی بر ویژگی‌های گشتاور و دقت تأثیر می‌گذارند.

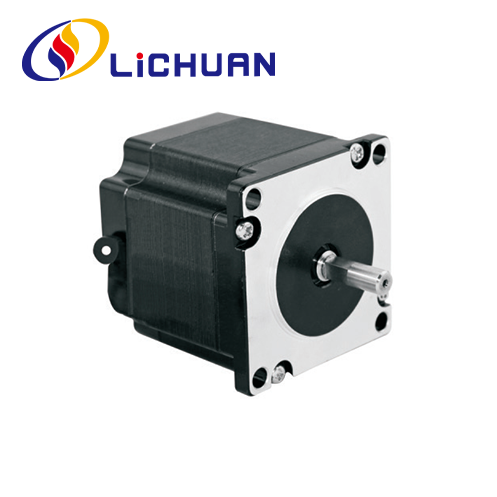

جدول 1: مقایسه سری موتورهای پله ای هیبریدی لیچوان

چگونه موتور پله ای هیبریدی مناسب را برای برنامه خود انتخاب کنید؟

انتخاب موتور صحیح تعادلی بین نیازهای مکانیکی شما و منحنی عملکرد موتور است. رایج ترین اشتباه انتخاب بر اساس اندازه فریم یا نگه داشتن گشتاور به تنهایی است. شما باید منحنی سرعت-گشتاور را در نظر بگیرید. الفموتور پله ای هیبریدیحداکثر گشتاور را در سرعت های پایین ارائه می دهد و با افزایش سرعت به دلیل EMF عقب و اندوکتانس سیم پیچ، گشتاور کاهش می یابد. درلیچوان، ما مشتریان خود را از طریق یک فرآیند انتخاب ساده راهنمایی می کنیم:

1. اینرسی بار و سرعت عملیاتی مورد نیاز را تعیین کنید.

2. گشتاور شتاب و گشتاور پیوسته مورد نیاز را محاسبه کنید.

3. منحنی سرعت-گشتاور یک موتور کاندید را بررسی کنید، مطمئن شوید که حداقل 30-50٪ گشتاور بیشتری نسبت به نیاز محاسبه شده شما در محدوده سرعت مورد نظر شما ارائه می دهد.

4. برای عملکرد بهینه، جریان و ولتاژ خروجی درایور را با مشخصات فاز موتور مطابقت دهید.

جدول 2: عوامل انتخاب بحرانی برای عملکرد بهینه

رایج ترین سؤالات در مورد موتورهای پله ای هیبریدی (سؤالات متداول) چیست؟

در گفتگوهای روزانه ما با مهندسان و طراحان، سؤالات خاصی به طور مکرر مطرح می شود. در اینجا سه ​​پرسش متداول مفصل برای رسیدگی به کنجکاوی ها و نگرانی های رایج وجود دارد.

پرسش متداول 1: آیا یک موتور پله ای هیبریدی می تواند مانند یک سروو با سرعت های بالا کار کند؟
در حالی که به طور سنتی برای عملکرد با سرعت کم تا متوسط، مدرن شناخته می شودموتورهای پله ای هیبریدی، به ویژه هنگامی که با درایورهای پیشرفته میکرو استپینگ جفت شود، می تواند به سرعت های بسیار بالایی دست یابد. کلید استفاده از درایور با ولتاژ تغذیه بالا برای غلبه بر اندوکتانس موتور است. با این حال، برای کاربردهایی که به سرعت بالا پایدار با گشتاور کامل نیاز دارند، یک سیستم سروو ممکن است همچنان کارآمدتر باشد. برای بسیاری از وظایف موقعیت یابی نقطه به نقطه با گشتاور بالا در سرعت های پایین تر، الفموتور پله ای هیبریدییک راه حل مقرون به صرفه تر و ساده تر ارائه می دهد.

پرسش متداول 2: چگونه از انجام مراحل از دست رفته جلوگیری کنم و از دقت اطمینان حاصل کنم؟
مراحل از دست رفته زمانی اتفاق می‌افتد که گشتاور بار موتور از گشتاور موجود موتور در یک سرعت معین بیشتر شود. برای اطمینان از دقت، همیشه موتور خود را با حاشیه ایمنی قابل توجهی اندازه کنید (به راهنمای انتخاب در بالا مراجعه کنید). از یک سیستم پله‌ای حلقه بسته برای برنامه‌های کاربردی حیاتی استفاده کنیدلیچوانهیبریدهای حلقه بسته دارای یک رمزگذار برای تشخیص و تصحیح سریع افت گام هستند و قابلیت اطمینان سروو مانند را بدون به خطر انداختن سادگی و گشتاور ذاتی استپر ارائه می دهند.

پرسش متداول 3: آیا میکرواستپینگ برای دستیابی به دقت بالاتر ضروری است؟
Microstepping یک تکنیک محرک است که به صورت الکترونیکی یک گام کامل را به افزایش های کوچکتر (مثلاً 1/16، 1/32 از یک گام) تقسیم می کند. وضوح را به طور چشمگیری بهبود می بخشد، لرزش را کاهش می دهد و حرکت نرم تر را به خصوص در سرعت های پایین ممکن می کند. برای دقت و صافی نهایی، جفت کردن یک با کیفیت بالاموتور پله ای هیبریدیبا درایور میکرو استپینگ به شدت توصیه می شود. این به شما امکان می دهد از دقت اساسی موتور استفاده کنید و به عملکرد فوق العاده خوب و بی صدا دست پیدا کنید.

آیا آماده اید که گشتاور و دقت بی نظیر را در طراحی خود ادغام کنید؟

سفر به درکموتور پله ای هیبریدییک جزء ساخته شده برای عملکرد را در جایی که مهم است نشان می دهد. طراحی هیبریدی آن گواهی بر مهندسی ظریف است که نیازهای دوگانه قدرت و دقت را در یک بسته واحد و قوی حل می کند. درلیچوان، ما فقط این موتورها را تولید نمی کنیم. ما آنها را با تمرکز عمیق بر پارامترهایی که بیشترین اهمیت را برای موفقیت پروژه شما دارند - از درجه مواد مغناطیسی گرفته تا تحمل هر دندان - مهندسی می کنیم.

اگر پیچیدگی‌های یک طراحی جدید را دنبال می‌کنید یا یک ماشین موجود را بهینه می‌کنید که به قابلیت اطمینان، قدرت و دقت دقیق نیاز دارد، بیایید صحبت کنیم. تیم ما آماده است تا به شما کمک کند تا نیازهای خود را تجزیه و تحلیل کرده و آنها را با موارد عالی مطابقت دهدموتور پله ای هیبریدی لیچوانراه حلبا ما تماس بگیریدامروزبرای بحث در مورد چالش های گشتاور و دقت خاص خود. ما اینجا هستیم تا نوآوری شما را تقویت کنیم، یک قدم دقیق.
