موتور پله ای هیبریدی چگونه کار می کند؟

خلاصه مقاله

سیستم های کنترل حرکت نیاز به دقت، پایداری و تکرارپذیری بالایی دارند. بسیاری از ماشین‌ها در اتوماسیون، رباتیک، تجهیزات پزشکی و ساخت به موقعیت‌یابی دقیق برای انجام وظایف پیچیده وابسته هستند. الفموتور پله ای هیبریدیبه طور گسترده در این کاربردها استفاده می شود زیرا مزایای موتورهای آهنربای دائمی و موتورهای رلوکتانس متغیر را ترکیب می کند.

این مقاله نحوه عملکرد یک موتور پله ای هیبریدی، ساختار داخلی آن، پارامترهای فنی کلیدی، کاربردهای معمولی و چگونگی حل چالش های رایج صنعتی مانند دقت موقعیت، پایداری گشتاور و قابلیت اطمینان کنترل حرکت را توضیح می دهد. این راهنما همچنین به مهندسان و خریداران کمک می کند تا نحوه انتخاب موتور مناسب برای تجهیزات خود را درک کنند.

فهرست مطالب

• موتور پله ای هیبریدی چیست؟
• موتور پله ای هیبریدی چگونه کار می کند
• اجزای سازه ای اصلی
• پارامترهای فنی کلیدی
• مزایای موتورهای پله ای هیبریدی
• کاربردهای صنعتی معمولی
• راهنمای انتخاب برای خریداران
• سوالات متداول

موتور پله ای هیبریدی چیست؟

موتور پله ای هیبریدی یک وسیله حرکتی دقیق است که سیگنال های پالس الکتریکی را به حرکت مکانیکی تبدیل می کند. هر پالس الکتریکی شفت موتور را با یک زاویه گام ثابت حرکت می دهد. این امکان موقعیت یابی بسیار دقیق را بدون نیاز به سیستم بازخورد پیچیده فراهم می کند.

طراحی هیبریدی دو فناوری را ترکیب می کند:

• ساختار موتور آهنربای دائمی
• فن آوری موتور با رلوکتانس متغیر

با ادغام این دو طرح، موتور در مقایسه با موتورهای پله‌ای سنتی، گشتاور بهتر، دقت موقعیت‌یابی بهبود یافته و حرکت نرم‌تر را ارائه می‌کند.

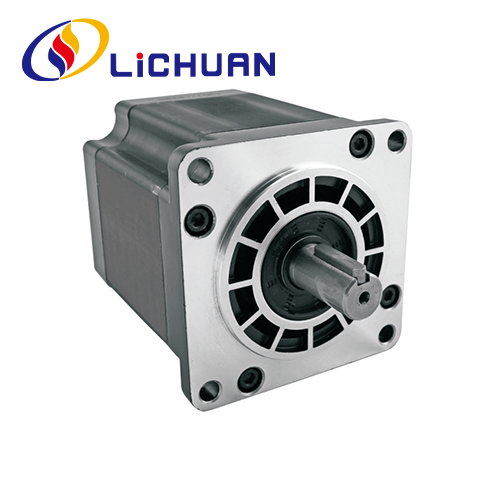

موتورهای پله ای هیبریدی تولید شده توسطLICHUAN®به دلیل قابلیت اطمینان و کنترل دقیق حرکت، معمولاً در ماشین‌های CNC، چاپگرهای سه بعدی، ماشین‌آلات نساجی و تجهیزات تولید خودکار استفاده می‌شوند.

موتور پله ای هیبریدی چگونه کار می کند

اصل کار یک موتور پله ای هیبریدی مبتنی بر تعامل الکترومغناطیسی بین سیم پیچ های استاتور و میدان مغناطیسی روتور است.

فرآیند عملیات را می توان به چند مرحله ساده کرد:

• راننده موتور سیگنال های پالس الکتریکی را به سیم پیچ های موتور می فرستد.
• سیم پیچ های استاتور یک میدان مغناطیسی کنترل شده ایجاد می کنند.
• روتور خود را با میدان مغناطیسی هماهنگ می کند.
• هر پالس روتور را با یک زاویه ثابت حرکت می دهد.
• پالس های پیوسته حرکت چرخشی ایجاد می کنند.

به عنوان مثال، یک استپر موتور هیبریدی معمولی دارای زاویه گام 1.8 درجه است. این یعنی:

• 200 مرحله یک چرخش کامل را کامل می کند
• هر پالس برابر با یک گام است
• کنترل موقعیت دقیق از طریق شمارش پالس به دست می آید

از آنجایی که حرکت به صورت دیجیتالی کنترل می‌شود، موتورهای پله‌ای هیبریدی برای کاربردهایی که نیاز به موقعیت‌یابی دقیق و تکرارپذیری دارند، ایده‌آل هستند.

اجزای سازه ای اصلی

یک استپر موتور هیبریدی شامل چندین جزء کلیدی است که با هم کار می کنند تا حرکت دقیقی ایجاد کنند.

ساختار روتور دندانه دار یکی از ویژگی های کلیدی موتورهای پله ای هیبریدی است. این کوپلینگ مغناطیسی را بهبود می بخشد و گشتاور خروجی را به طور قابل توجهی افزایش می دهد.

پارامترهای فنی کلیدی

هنگام انتخاب یک موتور پله ای هیبریدی، مهندسان معمولاً چندین پارامتر عملکرد را ارزیابی می کنند.

این مشخصات عملکرد موتور را از نظر سرعت، گشتاور، اتلاف حرارت و قابلیت بار تعیین می کند.

مزایای موتورهای پله ای هیبریدی

موتورهای پله ای هیبریدی به طور گسترده ای مورد استفاده قرار می گیرند زیرا چندین مزیت قابل توجه نسبت به سایر فناوری های کنترل حرکت دارند.

• دقت موقعیت یابی بالا
• گشتاور پایدار در سرعت های پایین
• کنترل ساده از طریق سیگنال های پالس
• سیستم کنترل حلقه باز قابل اعتماد
• نیازهای نگهداری کم
• مقرون به صرفه در مقایسه با سیستم های سروو

موتورهای تولید شده توسطLICHUAN®با ساختارهای مغناطیسی بهینه و فن آوری سیم پیچ پیشرفته طراحی شده اند تا از عملکرد صاف و عملکرد گشتاور قوی در محیط های صنعتی پر تقاضا اطمینان حاصل کنند.

کاربردهای صنعتی معمولی

موتورهای پله ای هیبریدی در بسیاری از صنایع که کنترل حرکت دقیق مورد نیاز است استفاده می شود.

• ماشین آلات CNC
• سیستم های پرینت سه بعدی
• دستگاه های حکاکی لیزری
• تجهیزات تولید نساجی
• ابزار پزشکی
• ماشین آلات اتوماسیون بسته بندی
• تجهیزات نیمه هادی

در این سیستم ها، موتور موقعیت دقیق، حرکت هماهنگ و راندمان تولید پایدار را تضمین می کند.

راهنمای انتخاب برای خریداران

انتخاب صحیح استپر موتور هیبریدی مستلزم ارزیابی الزامات خاص دستگاه یا سیستم اتوماسیون است.

عوامل مهم انتخاب عبارتند از:

• گشتاور مورد نیاز برای بار مکانیکی
• محدوده سرعت عملیاتی
• منبع تغذیه و سازگاری درایور
• اندازه نصب و استاندارد نصب
• شرایط محیطی مانند دما و ارتعاش

کار با یک سازنده با تجربه مانندLICHUAN®انتخاب مناسب موتور، ادغام پایدار درایور و قابلیت اطمینان طولانی مدت سیستم را تضمین می کند.

سوالات متداول

1. تفاوت بین استپر موتور هیبریدی و استپر موتور استاندارد چیست؟

موتورهای پله ای هیبریدی، فناوری های آهنربای دائمی و رلوکتانس متغیر را ترکیب می کنند. در مقایسه با موتورهای پله ای سنتی، گشتاور بالاتر، زوایای گام کوچکتر و دقت موقعیت یابی بهبود یافته می شود.

2. آیا موتورهای پله ای هیبریدی به سیستم های بازخورد نیاز دارند؟

در بسیاری از برنامه ها آنها در کنترل حلقه باز بدون رمزگذار عمل می کنند. با این حال، برای محیط های پر سرعت یا با بار بالا، سیستم های حلقه بسته را می توان برای بهبود عملکرد اضافه کرد.

3. طول عمر معمول یک موتور پله ای هیبریدی چقدر است؟

با نصب و شرایط عملیاتی مناسب، یک استپر موتور هیبریدی می تواند ده ها هزار ساعت به طور قابل اعتماد کار کند. بازرسی منظم یاتاقان ها و شرایط خنک کننده به افزایش عمر مفید کمک می کند.

نتیجه گیری

موتورهای پله ای هیبریدی با ارائه کنترل حرکت دقیق، قابل اعتماد و تکرارپذیر، نقش مهمی در سیستم های اتوماسیون مدرن ایفا می کنند. ترکیبی از گشتاور بالا، دقت دیجیتال و معماری کنترل ساده آنها را برای طیف گسترده ای از تجهیزات صنعتی مناسب می کند.

همانطور که فناوری‌های اتوماسیون همچنان در حال تکامل هستند، انتخاب یک موتور با کیفیت بالا برای اطمینان از عملکرد پایدار ماشین ضروری است.LICHUAN®راه‌حل‌های موتور پله‌ای هیبریدی حرفه‌ای را ارائه می‌کند که برای محیط‌های صنعتی سخت طراحی شده‌اند و به تولیدکنندگان کمک می‌کند تا دقت، کارایی و قابلیت اطمینان عملیاتی را بهبود بخشند.

اگر به دنبال قطعات کنترل حرکت قابل اعتماد برای ماشین آلات خود هستید،با ما تماس بگیریدامروز برای کسب اطلاعات بیشتر در مورد راه حل های موتور پله ای هیبریدی LICHUAN® و دریافت پشتیبانی فنی حرفه ای برای پروژه خود.
